Description

    AT75-Q1 和 AT175-Q1 器件属于数字温度传感 器，是负温度系数 (NTC) 和正温度系数 (PTC) 热敏电 阻的理想替代产品。该器件无需校准或外部组件信号调 节即可提供典型值为±1°C的精度。器件温度传感器为 高度线性化产品，无需复杂计算或查表即可得知温度。片上12位模数转换器 (ADC) 提供低至 0.0625°C 的分 辨率。这两款器件采用行业标准 AT75  8引脚 SOIC 和 VSSOP 封装。
    AT175-Q1 和 AT75-Q1 与 SMBus、两线制和 I²C 接口兼容。AT175-Q1 器件允许一条总线上最多连接 27 个器件。AT75-Q1 允许一条总线上最多连接 8 个 器件。AT175-Q1 和 AT75-Q1 均具备 SMBus 报警功能。
    AT175-Q1 和 AT75-Q1 器件是各种通信、计算 机、消费类产品、环境、工业和仪器应用中扩展温度测 量的理想选择。AT75-Q1 生产单元已完全通过可追 溯 NIST 的传感器测试，并且已借助可追溯 NIST 的设备使用 ISO/IEC 17025 标准认可的校准进行验证。 AT175-Q1 和 AT75-Q1 器件的额定工作温度范围 为－40℃ 至 +125℃。

特性

    具有符合 AEC-Q100 标准的以下结果：
    –温度 1 级：-40°C 至 +125°C 的工作环境温度范 围
    –人体放电模式 (HBM) 静电放电 (ESD) 分类等级 2
    –组件充电模式 (CDM) ESD 分类等级 C6
    AT175-Q1 精度：

    ––40°C 至 125°C 范围内为 ±1°C（典型值）

    ––40°C 至 +125°C 范围内为 ±2°C（最大值）

    AT75-Q1 精度：

    ––40°C 至 125°C 范围内为 ±1°C（典型值）
    ––40°C 至 +125°C 范围内为 ±3°C（最大值）
    AT175-Q1：27 个地址
    AT75-Q1：8 个地址，美国国家标准与技术研究 所 (NIST) 可追溯

    数字输出： SMBus™、两线制和 I²C 接口兼容性

    分辨率：9 至 12 位，用户可选

    低静态电流：50μA，0.1μA 待机电流

    宽电源电压范围：2.7V 至 5.5V

    小型 8 引脚超薄小外形尺寸 (VSSOP) 封装和 8 引

    脚小外形集成电路 (SOIC) 封装

应用

    汽车空调

    信息娱乐处理器管理

    空气流量传感器

    电池控制单元

    引擎控制单元

    UREA 传感器

    抽水机

    HID 灯

    安全气囊控制单元

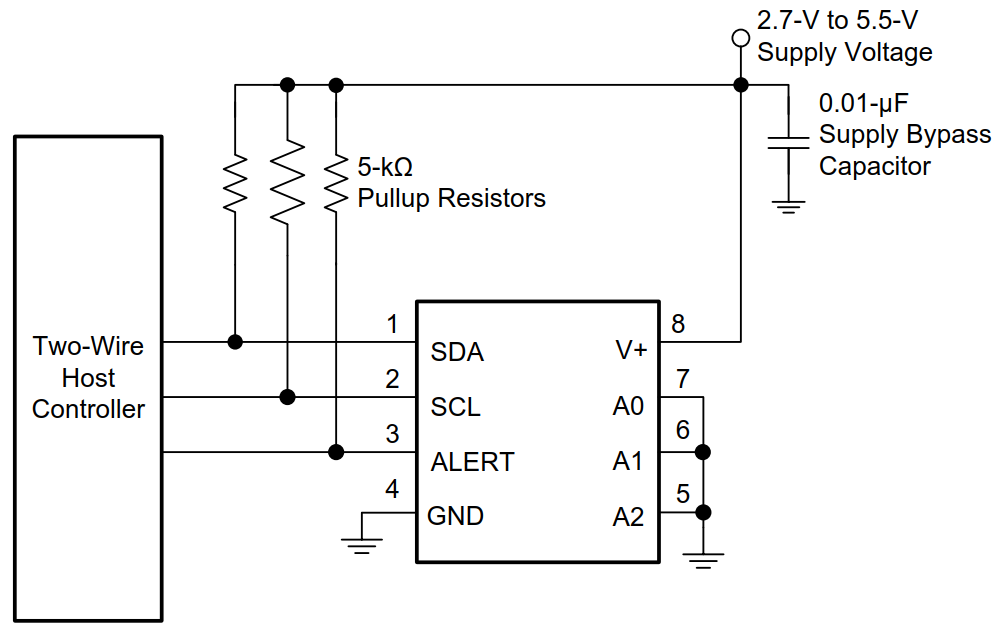

电路图
