概述

    AT8574/8574A是一款低功耗CMOS的I²C 并行口扩展芯片。它通过两条双向总线（I²C）可使大多数MCU实现远程I/O口扩展。该器件包含一个8位准双向口和一个I²C总线接口。AT8574/8574A电流功耗很低，并且端口输出将被锁存，同时具有大电流驱动能力，可直接驱动LED。它还带有一条中断线（INT）可与MCU的中断逻辑端相连。通过INT发送中断信号，远程I/O口不必经过I²C总线通信就可通知MCU是否有数据从端口输入。这意味着AT8574/8574A可以作为一个简单的从器件。

    AT8574与AT8574A的区别仅仅在于器件地址不同。

主要特性

    工作电压2.5～6.0V

    低备用电流（≤10μA）

    I²C并行口扩展电路

    开漏中断输出

    支持I²C总线的8位远程I/O口

    与大多数MCU 兼容

    端口输出锁存，且具有大电流驱动能力，可直接驱动LED

    3个可编程地址引脚，可寻址8个器件

    有DIP16、SO16和SSOP20封装形式

    与PCF8574/8574A兼容

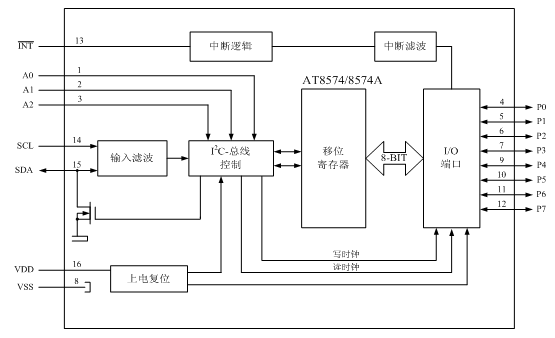

功能模块图
