AT9554A
Part Number Description Standby Current Max Output device current Default POR Output State Hardware Reset input Configuration Registers I/O Pull-Up Number of Device Address Cross Reference Max frequency (kHz) I2C Adress Vcc Range(V) Interrupt 5V-to lerant I/O Output type max I/O voltage tolerance Number of I/Os Pin/Package
AT9554A 0.25μA 10mA Hi-Z Input 100kΩ 8 PCA9554A 400 0111xxx 2.3~5.5 Totem-Pole 5.5V 8 TSSOP16 QFN16 SOP16(W)

描述

    AT9554和AT9554A是16引脚CMOS器件,可为I2C总线/SMBus应用提供8位通用并行输入/输出(GPIO)扩展。这些改进包括更高的驱动能力,5V I/O容差,更低的电源电流,单独的I/O配置,400 kHz时钟频率和更小的封装。当ACPI电源开关,传感器,按钮,LED,风扇等需要额外的I/O时,I/O扩展器提供了一种简单的解决方案。

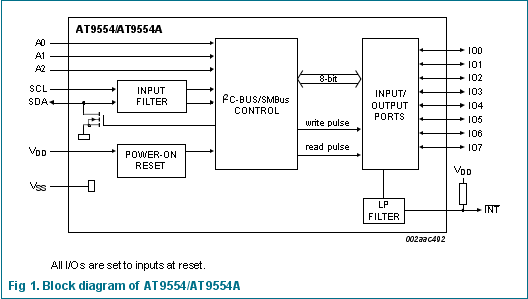

    AT9554/AT9554A包含一个8位配置寄存器(输入或输出选择)。8位输入端口寄存器,8位输出端口寄存器和8位极性反转寄存器(高电平有效或低电平有效)。通过写入I/O配置位,系统主机可以将I/O启用为输入或输出。每个输入或输出的数据都保存在相应的输入端口或输出端口寄存器中。读寄存器的极性可以用极性反转寄存器反转。系统主机可以读取所有寄存器。尽管引脚对引脚和I2C总线地址与AT8574系列兼容,但由于增强功能,需要更改软件。

    当任何输入状态与其对应的输入端口寄存器状态不同时,AT9554/AT9554A的漏极开路中断输出将被激活,并用于向系统主机指示输入状态已更改。上电复位会将寄存器设置为其默认值,并初始化设备状态机。

    三个硬件引脚(A0,A1,A2)改变固定的I2C总线地址,最多允许八个设备共享同一I2C总线/ SMBus。 AT9554A与AT9554相同,除了固定的I2C总线地址不同之外,同一I2C总线/ SMBus上最多允许十六个这些设备(每个设备八个)

特征

    工作电源电压范围为2.3V至5.5 V

    5V耐压I/O

    极性反转寄存器

    低电平有效中断输出

    低待机电流

    SCL/SDA输入上的噪声滤波器

    上电无故障

    内部上电复位

    8个I/O引脚,默认为8个输入

    0 Hz至400 kHz时钟频率

    ESD保护超过JESD22-A114的2000 V HBM和每个JESD22-C101的1000 V CDM

    闩锁测试已按照超过100 mA的JEDEC标准JESD78进行

    符合AEC-Q100

    提供的封装:SO16,SSOP16,SSOP20,TSSOP16,HVQFN16(2个版本:4x4x 0.85 mm和3x 3 x 0.85 mm)和裸芯片

典型应用
