描述

    AT6280智能开关是一款限流P沟道MOSFET电源开关，设计用于高端负载开关应用。该开关的输入范围为2.4V至5.5V，非常适合3V和5V系统。集成的限流电路可保护输入电源免受大电流的影响，大电流可能导致电源跌落至失调状态。AT6280还可防止热过载，从而限制功耗和结温。它可用于控制要求高达1A的负载。限流阈值使用ISET与地之间的电阻进行编程。静态电源电流通常较低，仅为25μA。在关断模式下，电源电流减小至小于1μA。

    AT6280开发了具有可编程电流限制的超低Rds（on）开关，以保护电源免受过电流和短路情况的影响。它集成了过热保护，并在停机期间使输出电容器放电。如果在关断状态下将输出拉至高于输入电压，则AT6280可以阻止电流从输出流向输入。

    AT6280采用无铅5引脚SOT23封装，额定温度范围为-40°C至+ 85°C。

特征

•     分配电压：2.4V至5.5V

•     可编程电流限制

•     典型RDS（ON）为80mΩ

•     过热关机并自动重试

•     反向阻断（无体二极管）

•     关断时，OUT可能会被强制高于IN

•     关断时自动输出放电

•     紧凑的SOT23-5L封装可最大程度地减少电路板空间。

应用领域

•     USB 3G数据卡

•     USB加密狗

•     MiniPCI配件

•     热插拔耗材

•     笔记本电脑

•     外围端口

•     个人通讯设备

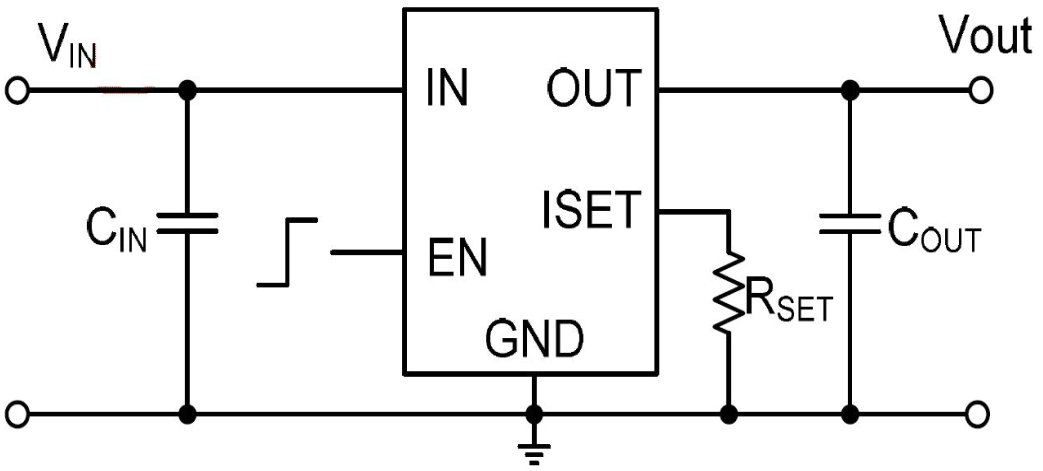

典型应用电路
