AT9701是一款只有100毫欧导通电阻，应用于USB供电的电源开关电路。内置电荷泵升压来驱动NMOS功率管，当处于关断状态时通过寄生的反向体二极管来消除开关的反向导通电流。低的静态功耗和小外型封装特别适合电池供电的便携式设备使用。保护电路包括防止上电过程中的浪涌电流的软动电路，1.5A过流保护电路，热关断电路以及短路保护电路。

主要特性

•     输入电压：2.2V-6.0V

•     低导通电阻：100mΩ

•     1.5A限流保护电路

•     静态电流：23uA

•     软启动电流

典型应用

•     电池供电设备

•     便携式设备

•     电池充电器

•     热插拔电源供电

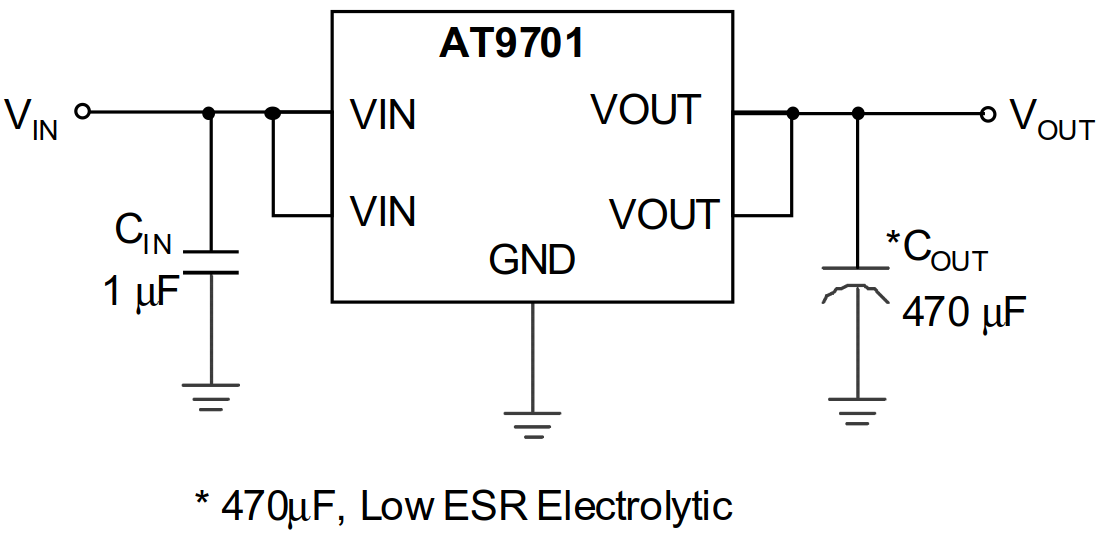

典型电路
