描述

    AT7219/AT7221 是一种集成化的串行输入/输出共阴极显示驱动器，它连接微处理器与8位数字的7段数字LED显示，也可以连接条线图显示器或64个独立的LED。芯片包括片上BCD译码器，多路扫描回路段，字驱动器,8 * 8的静态RAM用来存储每一个数据。通过外部电阻设置LED的段电流.AT7221与SPI™ ，QSPI™ 以及MICROWIRE™ 相兼容，并且通过限制驱动电流变化斜率来减小电磁干扰。

    芯片包含150uA 的低功耗模式，模拟和数字亮度调节控制，扫描限制寄存器容许用户显示1-8位数据，测试模式可以让所有的LED发光。

器件特性

•     10MHZ 连续串行接口

•     独立LED的段控制

•     可选BCD译码器

•     150uA低功耗关断模式

•     数字与模拟亮度调节控制

•     上电保护模式

•     共阴LED 驱动器

•     限制驱动电流变化斜率减小EMI（AT7221）

•     兼容SPI™ 、QSPI™ 以及MICROWIRE™ 接口（AT7221 ）

•     24脚的DIP和SO封装

• 应用领域

•     条线图显示

•     仪表面版

•     工业控制

•     LED 矩阵显示

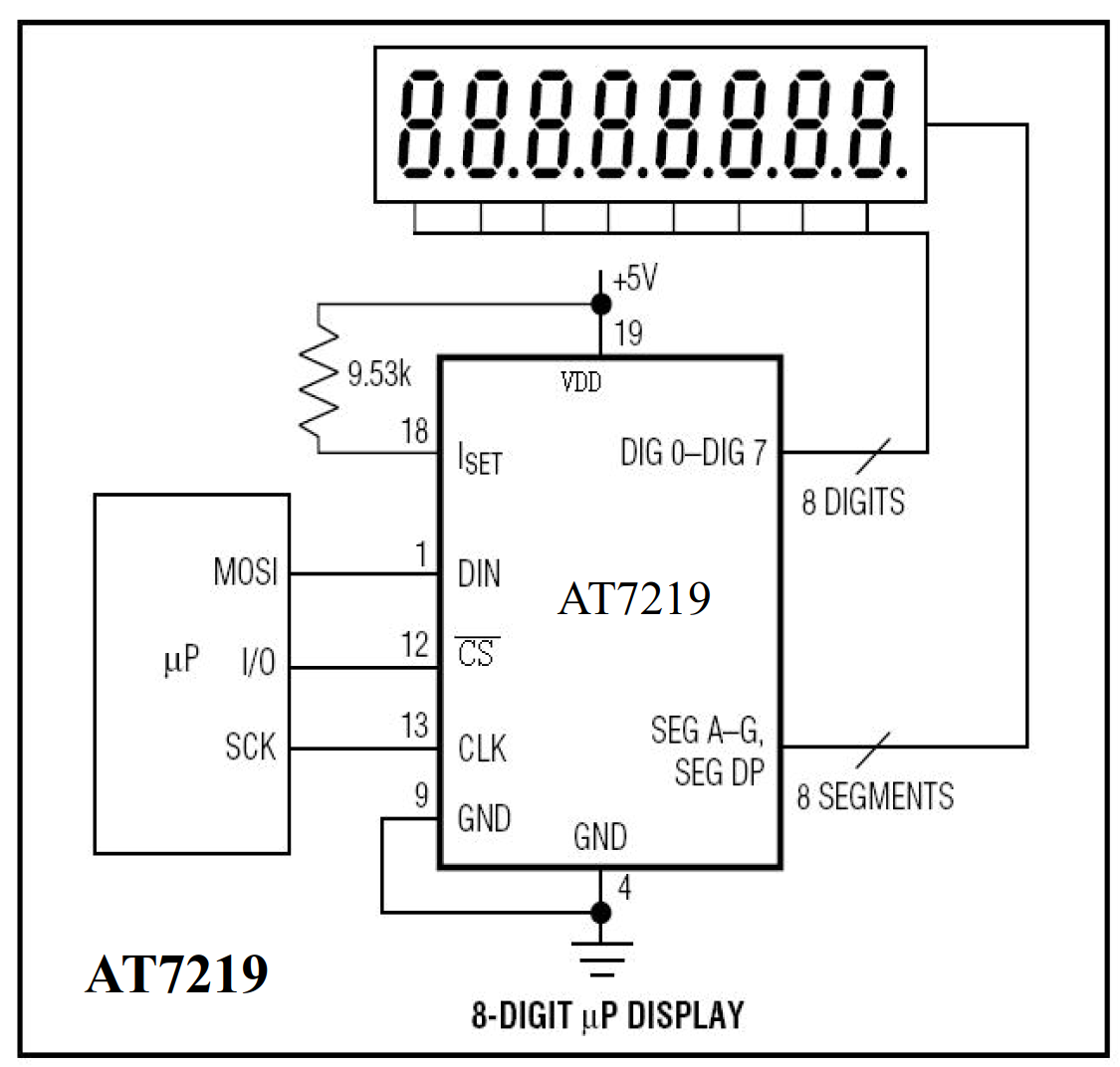

Application Circuit
