描述

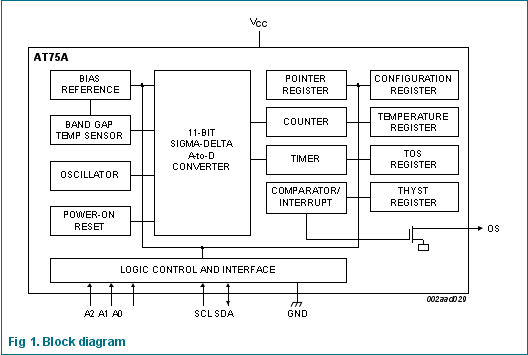

    AT75A是使用片上带隙温度传感器和Sigma-delta A-D转换技术的温度数字转换器。该设备还是提供过热检测输出的热检测器。AT75A包含许多数据寄存器：用于存储设备设置（例如设备操作模式，OS操作模式）的配置寄存器（Conf），用于存储数字温度读数的温度寄存器（Temp）和设置点寄存器（Tos和Thyst） ）来存储可编程的过热关闭和磁滞极限，可以由控制器通过2线串行I2C总线接口进行通信。该器件还包括一个漏极开路输出（OS），当温度超过设定的极限时，该输出将激活。共有三个可选的逻辑地址引脚，因此八个设备可以连接在同一总线上，而不会发生地址冲突。

    AT75A可以配置为不同的工作条件。可以将其设置为正常模式以定期监视环境温度，也可以设置为关机模式以最小化功耗。 OS输出以两种可选模式之一进行操作：OS比较器模式或OS中断模式。可以将其激活状态选择为HIGH或LOW。可以定义连续故障数量以激活OS输出的故障队列以及设定点极限。

温度寄存器始终存储11位2的补码数据，温度分辨率为0.125℃。该高温分辨率在精确测量热漂移或失控的应用中特别有用。

该设备在正常操作模式下已上电，并且操作系统处于比较器模式，温度阈值为80℃，滞后值为75℃，因此可以将其用作具有这些预定义温度设定点的独立恒温器。

特征

   引脚对引脚的替换，可满足行业标准AT75的要求，并提供0.125℃的改进的温度分辨率，并在2.8 V至5.5 V的电源范围内提供单个器件的规格

   小型8引脚封装类型：SO8和MSOP8

   I²C总线接口，同一总线上最多具有8个设备

   电源范围为2.8 V至5.5 V

   11位ADC，温度分辨率为0.125℃

温度精度：

   可编程温度阈值和滞后设定点

   关断模式下的电源电流为3.5μA，以节省功耗

   上电时独立运行为恒温器

   ESD保护超过JESD22-A114的2000 V HBM，JESD22-A115的200 V MM和JESD22-C101的1000 V CDM

   闩锁测试已按照超过100 mA的JEDEC标准JESD78进行

应用领域

   系统热管理

   个人电脑

   电子设备

   工业控制器

典型应用
